Switch Mikrotik CRS310-8G+2S+IN

CRS310-8G+2S+IN là thiết bị chuyển mạch trung tâm được thiết kế nhằm giải quyết trực tiếp nút thắt băng thông tại lớp Access (Access Layer) trong mạng doanh nghiệp. Khi chuẩn Wi-Fi 6 hoạt động ở kênh 160MHz, hạ tầng Gigabit truyền thống lập tức gây suy hao dữ liệu. Việc triển khai Mikrotik CRS310-8G+2S+IN cung cấp tổng thông lượng chuyển mạch 80 Gbps không nghẽn, đáp ứng trực tiếp lưu lượng cho các Access Point mật độ cao mà không yêu cầu thay thế toàn bộ hệ thống cáp đồng hiện hữu.

Đánh Giá Chi Tiết Thông Số Nào Của CRS310-8G+2S+IN Đáng Đầu Tư Nhất?

CRS310-8G+2S+IN sở hữu 8 cổng Ethernet 2.5G kết hợp 2 cổng quang SFP+ 10G, xử lý dứt điểm tình trạng nghẽn mạng nội bộ. Mức tổng băng thông chuyển mạch 80 Gbps giúp toàn bộ hệ thống Access Point Wi-Fi 6 đạt công suất tối đa trên nền tảng hạ tầng cáp hiện hữu.

Bóc Trần Nỗi Đau Nghẽn Cổ Chai Băng Thông Wi-Fi 6 Tại Văn Phòng

Việc trang bị các Access Point Wi-Fi 6 (802.11ax) đắt tiền nhưng vẫn cắm vào hệ thống switch 1 Gbps cũ là một sự lãng phí tài nguyên phần cứng nghiêm trọng. Ở môi trường doanh nghiệp thực tế, độ trễ mạng phát sinh phần lớn nằm ở lớp vật lý này.

Hạ tầng switch gigabit cũ đang bóp nghẹt access point như thế nào?

Chuẩn Wi-Fi 6 sử dụng kỹ thuật điều chế 1024-QAM và công nghệ OFDMA, cho phép truyền tải khối lượng dữ liệu khổng lồ trên nhiều luồng không gian (Spatial Streams) đồng thời. Một Access Point 2x2 hoặc 4x4 Wi-Fi 6 cơ bản có khả năng đẩy thông lượng (Throughput) thực tế qua ngưỡng 1.2 Gbps đến 1.8 Gbps ở môi trường lý tưởng. Tuy nhiên, giới hạn vật lý của cổng Gigabit Ethernet (1000Base-T) trên switch cũ chỉ đạt mức tối đa 940 Mbps TCP payload sau khi trừ đi các màng bọc overhead của giao thức.

Khi lưu lượng không dây vượt quá 1 Gbps, hàng đợi buffer trên switch cũ lập tức bị tràn. Hiện tượng rớt gói tin (packet loss) xảy ra cục bộ, khiến các phiên làm việc TCP phải re-transmit liên tục. Hệ quả là ping tăng vọt, video call giật lag. Lúc này, CRS310-8G+2S+IN đóng vai trò mở rộng ống dẫn dữ liệu lên 2.5 lần. Cổng vật lý 2.5 Gbps đảm bảo toàn bộ luồng dữ liệu 1.8 Gbps từ Wi-Fi 6 được đẩy thẳng về Core Switch hoặc Router mà không gặp bất kỳ điểm nghẽn nào ở lớp Access.

Bài toán tối ưu chi phí khi chuyển dịch lên chuẩn 2.5g

Việc thay mới thiết bị mạng luôn đi kèm chi phí ẩn. Trong đó, chi phí nhân công thi công lại đường dây cáp mạng âm tường thường cao gấp nhiều lần giá trị phần cứng. Khi ứng dụng Mikrotik CRS310-8G+2S+IN vào hệ thống, doanh nghiệp cắt giảm được 100% chi phí đập phá, kéo lại cáp Cat6a.

Thiết bị này cung cấp thông lượng chuyển mạch (Non-blocking throughput) 40 Gbps và công suất chuyển mạch toàn hệ thống (Switching capacity) 80 Gbps. Với mức giá rẻ hơn 40% so với các dòng switch Multi-Gigabit của Cisco hay Aruba có cùng thông số, phần cứng MikroTik giải quyết chính xác vấn đề băng thông Lớp 2 (Layer 2) với mức ngân sách thấp nhất. Doanh nghiệp chỉ cần thay thế node trung tâm, giữ nguyên cáp và thiết bị đầu cuối.

Giới Hạn Cáp Đồng Mạng 2.5G Thực Tế & Khả Năng Thích Ứng Của CRS310-8G+2S+IN

Datasheet của nhà sản xuất luôn cung cấp thông số ở môi trường phòng thí nghiệm. Kỹ sư mạng cần nắm rõ giới hạn vật lý của chuẩn 2.5GBase-T khi triển khai thực địa để hạn chế tối đa rủi ro chập chờn tín hiệu.

Tái sử dụng cáp cat5e hiện tại: khoảng cách vật lý và độ trễ thực địa

Chuẩn IEEE 802.3bz quy định tín hiệu 2.5 Gbps có thể chạy trên hạ tầng cáp Cat5e hiện hữu với khoảng cách tối đa 100 mét. Tuy nhiên, đó là thông số lý thuyết đối với một sợi cáp chạy độc lập. Tại các văn phòng, cáp mạng thường được bó thành từng cụm từ 10 đến 24 sợi chạy chung trong khay cáp.

Khi các tín hiệu tần số cao (khoảng 100 MHz cho 2.5G) di chuyển sát nhau, hiện tượng nhiễu chéo ngoại lai (Alien Crosstalk - AXT) xuất hiện. Thực địa chứng minh, cáp Cat5e kém chất lượng hoặc bó quá chặt chỉ duy trì được liên kết 2.5G ổn định ở khoảng cách 55 - 70 mét. Vượt qua ngưỡng này, vi xử lý tín hiệu (PHY chip) trên CRS310-8G+2S+IN sẽ tự động đàm phán giảm tốc độ (Auto-negotiation) xuống còn 1 Gbps để đảm bảo không mất kết nối. Do đó, cần dùng thiết bị test cáp chuyên dụng đo độ suy hao (Insertion Loss) trước khi ấn định node.

Tại sao không cần nâng cấp cáp cat6a cho toàn bộ văn phòng?

Nhiều dự án nâng cấp mạng 2.5G lãng phí ngân sách khi cố gắng thay toàn bộ cáp lên Cat6a. Cáp Cat6a có đường kính lõi đồng lớn, lớp vỏ chống nhiễu dày (FTP/SFTP), khiến việc uốn cong tại góc tường và thao tác bấm đầu mạng cực kỳ khó khăn.

Với tần số 100 MHz, Cat5e chuẩn hoặc Cat6 (250 MHz) dư sức xử lý điều chế tín hiệu PAM-16 của chuẩn 2.5GBase-T mà không cần đến lớp giáp chống nhiễu nặng nề của Cat6a. Việc giữ lại cáp Cat5e để chạy Mikrotik CRS310-8G+2S+IN là một quyết định kỹ thuật hoàn toàn đáp ứng tiêu chuẩn truyền dẫn điện từ (EMI) hiện đại.

Phân Tích Kỹ Thuật Mạch Xử Lý Trên Switch 2.5G MikroTik

Sự khác biệt giữa thiết bị dân dụng và thiết bị Enterprise nằm ở kiến trúc vi mạch bên trong. Switch 2.5G MikroTik dòng CRS310 vận hành dựa trên hệ thống ASIC chuyên biệt, tách rời luồng dữ liệu (Data Plane) và luồng điều khiển (Control Plane).

Sức mạnh vi xử lý marvell 98dx226s trong việc điều phối luồng dữ liệu

Trung tâm của CRS310-8G+2S+IN là dòng chip chuyển mạch Marvell Prestera 98DX226S. Khác với các dòng switch unmanaged giá rẻ dùng chip Realtek cơ bản, vi xử lý Marvell hỗ trợ tính năng L2 Hardware Offloading tích hợp sâu với RouterOS v7. Mọi thao tác lọc gói tin theo VLAN, chuyển mạch Lớp 2 (Layer 2 Forwarding), hay giao thức chống vòng lặp (RSTP/MSTP) đều được xử lý bằng chip ASIC ở tốc độ dây (wire-speed), thay vì đẩy lên CPU.

CPU lõi kép ARM 800MHz chỉ chịu trách nhiệm nạp cấu hình hệ điều hành và xử lý một số dịch vụ quản trị phụ trợ trợ như SNMP, truy cập Winbox, hoặc định tuyến tĩnh Lớp 3 (Layer 3 Routing). Dung lượng RAM 256 MB cung cấp không gian đệm (Buffer memory) đủ lớn để chống hiện tượng nghẽn mạng vi mô (micro-bursts) khi nhiều port 2.5G đồng loạt truyền tải file dung lượng cao.

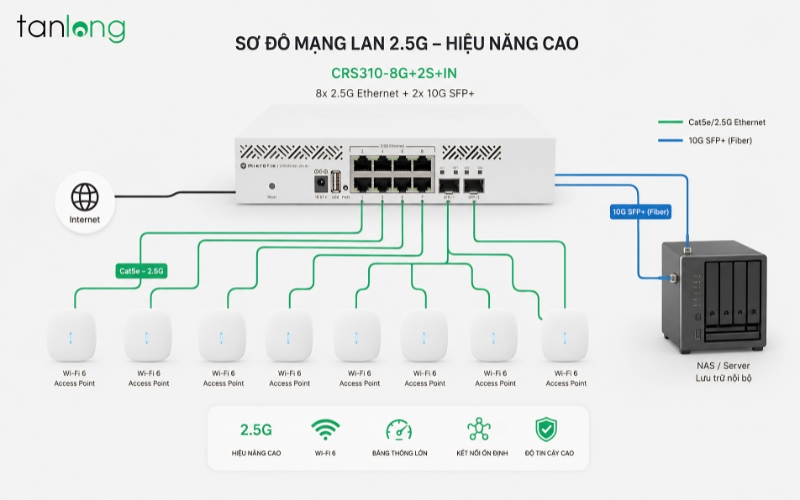

Mở rộng uplink 10g qua 2 cổng sfp+ dành riêng cho máy chủ nas

Điểm giá trị nhất trên phần cứng của Mikrotik CRS310-8G+2S+IN là sự xuất hiện của 2 khe cắm quang SFP+ 10 Gbps. Trong một văn phòng hiện đại, các biên tập viên video hoặc kỹ sư thiết kế cần truy xuất dữ liệu từ máy chủ lưu trữ (NAS - Network Attached Storage) liên tục.

Nếu 8 cổng 2.5G cùng tải dữ liệu đồng thời, tổng băng thông yêu cầu lên tới 20 Gbps. Hai cổng SFP+ tạo ra một đường ống Uplink tương đương 20 Gbps nối thẳng lên Core Switch hoặc gắn trực tiếp cáp quang DAC (Direct Attach Copper) vào NAS. Giao thức LACP (Link Aggregation) có thể gộp 2 cổng 10G này thành một luồng 20 Gbps vật lý, đảm bảo không có bất kỳ rào cản nào khi đẩy dữ liệu từ NAS xuống các máy trạm 2.5G bên dưới.

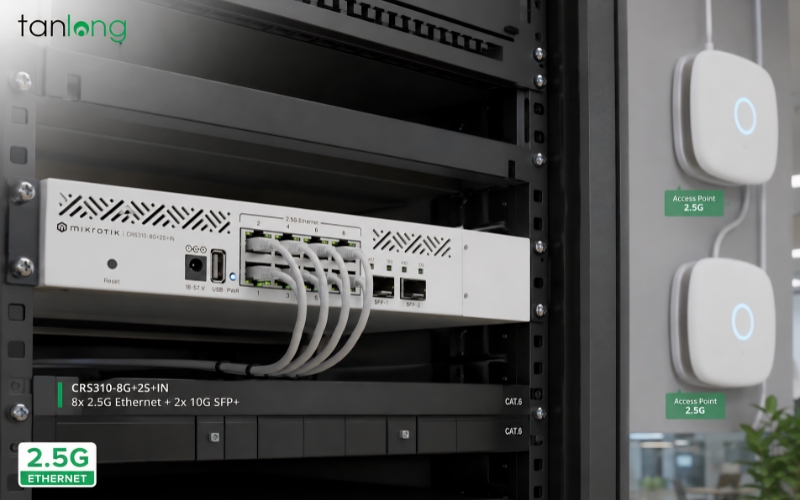

Cơ chế tản nhiệt và mức tiêu thụ điện năng thực tế trong tủ rack

Việc ép mật độ cổng 2.5G và SFP+ 10G vào một khung máy nhỏ gọn đặt ra thách thức về nhiệt lý học. Thiết bị tiêu thụ tối đa 21W điện năng (hoặc 34W nếu cắm full tải các module quang SFP+). MikroTik trang bị một quạt tản nhiệt chủ động (Active Cooling) phía sau khung vỏ.

Khi lắp đặt trong tủ rack mạng kín, thiết bị xả nhiệt lượng tương đối mạnh ở khu vực tản nhiệt nhôm của chip Marvell. Cần đảm bảo khoảng cách tối thiểu 1U trống phía trên và dưới thiết bị để luồng không khí lưu thông, tránh hiện tượng quá nhiệt làm treo vi xử lý vật lý. Thiết bị hỗ trợ dải điện áp linh hoạt, có thể cấp nguồn qua adapter DC đi kèm hoặc sử dụng cổng số 1 để nhận nguồn PoE-in (chuẩn 802.3at), giúp đơn giản hóa việc đi dây điện trong các không gian hạn hẹp. Cần lưu ý, bản thân CRS310-8G+2S+IN KHÔNG có khả năng cấp nguồn PoE ra (PoE-out) cho Access Point; kỹ sư bắt buộc phải dùng thêm PoE Injector (Midspan) hoặc bộ đổi nguồn riêng biệt rải tại các vị trí gắn Wi-Fi.

Cấu Hình Thực Chiến Thiết Lập Wi-Fi 6 Backhaul Mật Độ Cao

Hệ điều hành RouterOS v7 yêu cầu kỹ sư có tư duy logic về cấu trúc lớp mạng. Việc tận dụng thiết bị này làm Wi-Fi 6 backhaul bắt buộc phải cấu hình chính xác cơ chế Bridge và VLAN.

Phân chia vlan và tối ưu bảng mac cho mạng khách và mạng nội bộ

Trên Mikrotik CRS310-8G+2S+IN, quy trình cô lập Broadcast Domain cho mạng Khách (Guest) và mạng Nội bộ (Staff) được thực hiện qua tính năng Bridge VLAN Filtering. Việc này kích hoạt khả năng Hardware Offloading, giúp CPU không bị dồn tải.

1. Khởi tạo Bridge tổng: Gộp toàn bộ 8 cổng vật lý 2.5G và 2 cổng SFP+ vào một khối duy nhất (/interface bridge add name=bridge1 vlan-filtering=no).
2. Khai báo thông số VLAN: Gán VLAN ID 10 cho Staff, VLAN ID 20 cho Guest (/interface bridge vlan add bridge=bridge1 tagged=sfp-sfpplus1 untagged=ether1,ether2 vlan-ids=10).
3. Kích hoạt lọc L2: Bật cờ lọc VLAN để áp dụng chính sách cách ly phần cứng (/interface bridge set bridge1 vlan-filtering=yes).

Bảng địa chỉ MAC 16K mục của thiết bị dư sức lưu trữ bảng ARP cho các hệ thống văn phòng lớn lên đến 2000 thiết bị kết nối đồng thời.

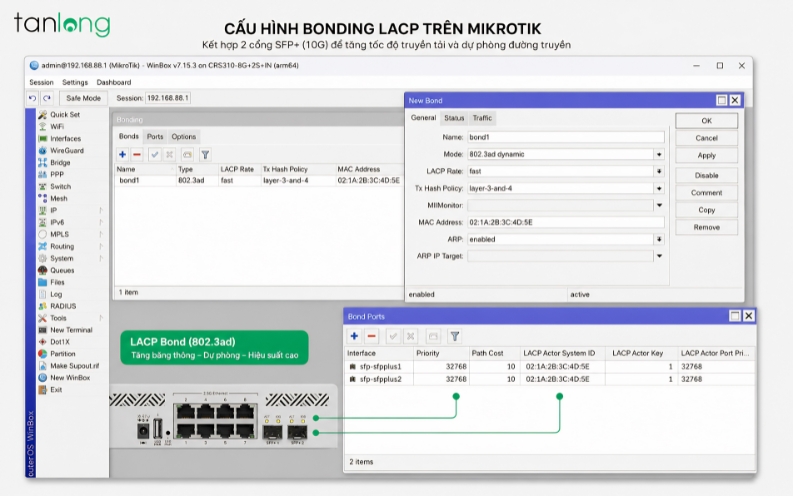

Thiết lập bonding trên routeros để nhân đôi băng thông truyền tải

Để gộp 2 cổng SFP+ 10G thành một luồng 20 Gbps, giao thức LACP 802.3ad phải được triển khai đồng bộ ở cả switch Access và switch Core.

• Truy cập menu Interfaces -> Bonding.
• Tạo Interface Bonding mới. Thêm cổng sfp-sfpplus1 và sfp-sfpplus2 vào danh sách Slaves.
• Chọn Mode là 802.3ad (Tiêu chuẩn quốc tế).
• Cấu hình cơ chế băm (Transmit Hash Policy) thành layer-2-and-3 để chia tải đều đặn dựa trên cả địa chỉ MAC và IP nguồn/đích.
• Đưa cổng Bonding vừa tạo vào Bridge tổng để tham gia xử lý gói tin.

Các Vấn Đề Kỹ Thuật Thực Tế Khi Nâng Cấp Mạng 2.5G

Việc ứng dụng Mikrotik CRS310-8G+2S+IN vào môi trường thực tế yêu cầu kiểm soát chặt chẽ các thông số nhiễu sóng và nhiệt độ.

Switch CRS310-8G+2S+IN có tương thích ngược với các thiết bị mạng chuẩn 10/100/1000 Mbps cũ không?

Có, vi xử lý cổng mạng hỗ trợ chuẩn Auto-negotiation. Thiết bị tự động nhận diện và hạ tốc độ kết nối xuống 10 Mbps, 100 Mbps hoặc 1 Gbps tùy thuộc vào giới hạn phần cứng của thiết bị đầu cuối đang cắm vào.

Nhiệt độ hoạt động liên tục của thiết bị có gây ra hiện tượng rớt gói tin không?

Chỉ khi vượt quá 60 độ C. Mikrotik CRS310-8G+2S+IN có quạt làm mát chủ động. Tuy nhiên, nếu lắp trong không gian kín hẹp không thông gió, chip Marvell quá nhiệt sẽ tự động kích hoạt cơ chế throttling, làm giảm băng thông chuyển mạch.

Cổng SFP+ trên thiết bị có nhận module quang của các hãng khác như Cisco hoặc Aruba không?

Có mức độ tương thích cao nhưng không cam kết 100%. Mặc dù RouterOS không khóa mã hóa nhà cung cấp (Vendor lock-in), kỹ sư vẫn nên sử dụng module quang SFP+ chính hãng MikroTik hoặc module DAC thụ động chuẩn để đảm bảo thông lượng 10G ổn định.

Xây Dựng Hạ Tầng Mạng LAN 2.5G Khép Kín Cùng Chuyên Gia Kỹ Thuật Tân Long

Việc tích hợp CRS310-8G+2S+IN đòi hỏi năng lực kiểm thử băng thông Lớp 2, phân tích chỉ số nhiễu sóng cáp đồng và cấu hình RouterOS chuyên sâu. Chỉ bóc hộp phần cứng là chưa đủ để giải phóng giới hạn tốc độ. Kỹ sư hệ thống cần tối ưu từ giao thức LACP đến cấu trúc VLAN vật lý nhằm chuẩn hóa hệ thống mạng nội bộ. Đội ngũ kỹ thuật Tân Long sẵn sàng thiết lập kiến trúc hạ tầng chuyên nghiệp, đo đạc suy hao cáp mạng thực địa và vận hành nền tảng tốc độ cao. Gỡ rối thông số kỹ thuật trực tiếp tại Hotline/Zalo: 0987.66.11.88.
